Holzbaurichtlinie - Baden-Württemberg (12.01.2026)
1 Anwendungsbereich
¹Diese Richtlinie regelt hochfeuerhemmende Bauteile nach § 26 Absatz 2 Satz 2 Nummer 3 der Landesbauordnung (LBO) sowie abweichend hochfeuerhemmende und abweichend feuerbeständige Bauteile im Sinne von § 26 Absatz 3 LBO. ²Feuerwiderstandsfähige Bauteile nach dieser Richtlinie sind mit brandschutztechnisch wirksamer Bekleidung (Brandschutzbekleidung) nach Abschnitt 3.4 und soweit erforderlich mit Dämmstoffen nach Abschnitt 3.3 auszuführen. ³Bei Beachtung der Regelungen entsprechen hochfeuerhemmende Bauteile mit Brandschutzbekleidung § 26 Absatz 2 Satz 2 Nummer 3 LBO. ⁴Sie gilt auch für Wände anstelle von Brandwänden gemäß § 27c Absatz 4 Satz 2 Nummer 1 und 2 LBO hinsichtlich der Feuerwiderstandsanforderung; der Nachweis der mechanischen Beanspruchbarkeit ist auf andere Weise zu führen.
⁵Es wird unterschieden in Holztafelbauweise und Massivholzbauweise.
⁶Die Richtlinie gilt als Technische Regel für die Ausführung von Fugen zwischen einzelnen Elementen sowie Anschlüssen von Bauteilen untereinander. ⁷Bauarten bedürfen keiner weiteren Anwendbarkeitsnachweise, sofern sie von dieser Richtlinie erfasst sind.
⁸Darüber hinaus regelt die Richtlinie Außenwandbekleidungen aus Holz und Holzwerkstoffen nach § 27a Absatz 5 Satz 2 LBO.
⁹Die Richtlinie ist grundsätzlich nur anwendbar bei Gebäuden mit brandschutztechnisch abgetrennten Räumen/Raumgruppen, die nicht größer als 400 m² sind. ¹⁰Für Sonderbauten ist die Richtlinie nur anwendbar, wenn zusätzlich eine bestimmungsgemäße Nutzung für selbstrettungsfähige Personen vorgesehen ist. ¹¹Eine brandschutztechnische Abtrennung kann mindestens ausgebildet werden durch Trennwände nach § 27b Absatz 2 Nr. 1 LBO oder notwendige Flure nach § 28b LBO. ¹²Eine bestimmungsgemäße Nutzung für selbstrettungsfähige Personen liegt auch in den Fällen von § 35 Absatz 1 LBO (barrierefrei erreichbare Wohnungen) und § 39 Absatz 2 – ausgenommen Einrichtungen des Gesundheitswesens – LBO vor.
¹³Diese Richtlinie ist nicht anzuwenden für Bauteile in Kellergeschossen nach § 2 Absatz 5 Satz 1 Halbsatz 2 LBO sowie in unterirdischen Mittel- und Großgaragen.
2 Begriffe
2.1 Holztafelbauweise
¹Die Holztafelbauweise im Sinne dieser Richtlinie besteht aus tragenden und / oder raumabschließenden Bauteilen aus Verbundelementen aus Holzrippen mit beidseitiger Beplankung und / oder Bekleidung. ²Eine Dämmung gemäß Abschnitt 3.3 wird in der Konstruktionsebene zwischen den Holzrippen (Gefache) angeordnet. ³Auf den Holzrippen dürfen ein- oder beidseitig entsprechende Beplankungen (z.B. Holzwerkstoffplatten) angeordnet werden. ⁴Jeweils raumseitig hat die Holztafelbauweise nach dieser Richtlinie eine Brandschutzbekleidung aus nichtbrennbaren Baustoffen, um die brennbaren Baustoffe mindestens über einen definierten Zeitraum vor Entzündung zu schützen. ⁵Die Holzrippen und Beplankungen / Bekleidungen sind mechanisch miteinander verbunden.
⁶Schallschutztechnisch notwendige Zwischenräume in zweischaligen Trennwänden sind mit nichtbrennbaren Dämmstoffen vollständig auszufüllen. ⁷Weitergehende Anforderungen wie in Abschnitt 3.3 beschrieben, werden an diese Dämmung nicht gestellt.
2.2 Massivholzbauweise
¹Die Massivholzbauweise im Sinne dieser Richtlinie besteht aus Elementen ohne Hohlräume (hohlraumfrei). ²Bauteile mit verfüllten Hohlräumen sind grundsätzlich wie solche der Holztafelbauweise nach Abschnitt 2.1 zu betrachten; ausgenommen sind schallschutztechnisch notwendige Zwischenräume in zweischaligen Trennwänden, die mit nichtbrennbaren Dämmstoffen vollständig ausgefüllt sind (siehe Abschnitt 2.1 Satz 6 und 7). ³Massivholzelemente bestehen aus Schichten einzelner Holzlamellen oder Holzwerkstoffplatten, die mechanisch miteinander verbunden oder verklebt sind. ⁴Einzelne produktionsbedingte Fugen zwischen den dichtgestoßenen Lamellen sowie (Entlastungs-) Nuten bleiben unberücksichtigt, soweit diese Fugen im Rahmen des Nachweises des Bauproduktes nach Abschnitt 3.2 geregelt sind.
⁵Zur Massivholzbauweise zählen auch Verbundbauteile, bei denen eine Kombination mit Schichten aus nichtbrennbaren Baustoffen erfolgt (sogenannte Hybrid-Bauweise wie zum Beispiel Holz-Beton-Verbunddecken). ⁶Dies gilt gleichermaßen auch für Bestandteile der Skelettbauweise, wie Stützen, Träger und plattenförmige Bauteile, sofern diese hohlraumfrei hergestellt sind.
2.3 Fugen und Anschlüsse
Konstruktiv wird unterschieden in Plattenfugen / -stöße der Bekleidung, Elementfugen (Fuge zwischen zwei einzelnen Elementen, die zu einem flächigen Bauteil zusammengefügt werden) und Bauteilfugen (Fuge zwischen zwei Bauteilen, die zusammengefügt werden, zum Beispiel Anschluss Wand / Geschossdecke).
2.4 Außenwandbekleidung
Unter dem Begriff Außenwandbekleidung ist die gesamte, auf eine tragende oder nichttragende Außenwand aufgebrachte Bekleidung aus Holz oder Holzwerkstoffen zu verstehen, die aus mehreren Schichten insbesondere der hierfür notwendigen Bekleidung, Unterkonstruktionen sowie eventueller Dämmstoffe bestehen kann.
2.5 Brandsperre
¹Brandsperren sind horizontal oder vertikal angeordnete konstruktive brandschutztechnische Maßnahmen, die der Begrenzung der Brandausbreitung innerhalb und an der Oberfläche von Außenwandbekleidungen für eine ausreichend lange Zeit dienen. ²Eine Brandsperre nach dieser Richtlinie muss nichtbrennbar sein und ist aus Stahlblech auszuführen.
3 Allgemeine Anforderungen an das Brandverhalten und die Feuerwiderstandsfähigkeit
3.1 Allgemeines
¹Die Richtlinie konkretisiert die materiellen brandschutztechnischen Anforderungen an Bauteile und regelt die Anschlüsse dieser Bauteile untereinander. ²Soweit Anschlüsse nicht in dieser Richtlinie beschrieben sind oder hierfür keine Technische Baubestimmung herangezogen werden kann, bedarf es eines Anwendbarkeitsnachweises gemäß § 16a LBO.
³Anforderungen aus anderen Technischen Baubestimmungen, insbesondere zur Standsicherheit und Dauerhaftigkeit, bleiben von dieser Richtlinie unberührt.
⁴Die in dieser Richtlinie enthaltenen Anforderungen an die Art und die Anordnung von Verbindungsmitteln beschränken sich auf Aspekte zur Gewährleistung des Raumabschlusses, insbesondere der Vorbeugung einer Rauchausbreitung über Bauteilfugen.
3.2 Nachweis der erforderlichen Feuerwiderstandsdauer
¹Die erforderliche Feuerwiderstandsdauer von Bauteilen nach dieser Richtlinie ist nachzuweisen. ²Der Nachweis kann nach Anhang 1 geführt werden.
3.3 Dämmstoffe
¹Dämmstoffe in und auf Bauteilen nach dieser Richtlinie müssen nichtbrennbar sein und einen Schmelzpunkt von mindestens 1000°C entsprechend DIN 4102-17:2017-12 aufweisen, sofern in dieser Richtlinie nichts anderes bestimmt ist. ²Sie sind als vollständig ausfüllende Gefachdämmung formschlüssig auszuführen. ³Einlagige Dämmschichten sind vollflächig und dicht gestoßen einzubauen. ⁴Bei zweilagigen beziehungsweise mehrlagigen Dämmschichten sind die Stöße zu versetzen. ⁵Matten- oder plattenförmige Dämmschichten sind mit einem Übermaß von mindestens 2 Prozent der Gefachbreite einzubauen.
⁶Dämmschichten in Fußbodenaufbauten sind aus brennbaren Baustoffen zulässig, wenn der Fußbodenaufbau mit einer Brandschutzbekleidung nach Abschnitt 4.2 oder 4.3 Buchstabe d nach oben abschließt.
3.4 Brandschutztechnisch wirksame Bekleidung
¹Die brandschutztechnisch wirksame Bekleidung (Brandschutzbekleidung) muss aus nichtbrennbaren Baustoffen bestehen. ²Sie muss eine Entzündung der tragenden und aussteifenden sowie raumabschließenden Bauteile aus Holz oder Holzwerkstoffen während eines ausreichenden Zeitraumes verhindern.
³Dies wird insbesondere mit Gipsplatten (Feuerschutzplatte Typ GKF) nach DIN 18180:2014-09 in Verbindung mit mindestens Typ DF nach DIN EN 520:2009-12 oder aus Gipsfaserplatten (GF, Rohdichte mindestens 1.100 kg/m³) nach DIN EN 15283-2:2009-12 oder mit entsprechenden Leistungseigenschaften nach Europäischer Technischer Bewertung jeweils in Verbindung mit den Abschnitten 4.2 und 4.3 dieser Richtlinie erfüllt.
⁴Alternativ darf für Brandschutzbekleidungen ein Nachweis über die Schutzwirkung nach Anhang A 1, Abschnitt A 1.5 dieser Richtlinie geführt werden.
⁵Die Brandschutzbekleidung darf beim Nachweis der Feuerwiderstandsdauer angerechnet werden und bei Standsicherheitsnachweisen als Beplankung (statisch mitwirkend) angesetzt werden. ⁶Dort nachgewiesene Klammern und Schnellbauschrauben dürfen in diesem Falle durch mindestens gleichwertige Verbindungsmittel nach DIN EN 14592:2012-07 ersetzt werden.
3.5 Folien
Normalentflammbare Folien, Membranen und Bahnen für die Bauteilabdichtung zur Erzielung einer Wind- beziehungsweise Luftdichtheit sowie normalentflammbare Dampfbremsen und wasserabweisende Folien sind zulässig.
4 Anforderungen an feuerwiderstandsfähige Bauteile in Holzbauweise
4.1 Allgemeines
¹Hochfeuerhemmende Bauteile in Holztafelbauweise sowie abweichend hochfeuerhemmende Bauteile in Holztafel- und Massivholzbauweise müssen einen Nachweis als tragende und / oder raumabschließende Bauteile über die Feuerwiderstandsdauer von mindestens 60 Minuten haben.
²Abweichend feuerbeständige Bauteile in Holztafelbau- und Massivholzbauweise müssen einen Nachweis als tragende und / oder raumabschließende Bauteile über die Feuerwiderstandsdauer von mindestens 90 Minuten haben.
³Sofern sich bei Anwendung der vereinfachten Nachweistabellen in den Abschnitten 4.2 oder 4.3 sowie aus mitgeltenden technischen Nachweisen unterschiedliche Verbindungsmittelabstände ergeben, ist jeweils der kleinste Wert maßgeblich, bei unterschiedlichen Einbindetiefen im Holzbauteil ist der jeweils größte Wert maßgebend.
4.2 Ausführung der brandschutztechnisch wirksamen Bekleidung
¹Die Anforderung nach Abschnitt 3.4 Satz 2 gilt als erfüllt, wenn für hochfeuerhemmende oder abweichend hochfeuerhemmende Bauteile ein Ausschluss der Entzündung nach DIN EN 1995-1-2:2010-12 für tch von mindestens 60 Minuten (Zeitpunkt des Beginns der Verkohlung hinter dem Bekleidungssystem), für abweichend feuerbeständige Bauteile für tch von mindestens 90 Minuten, nachgewiesen ist. ²Die Anforderungen gelten alternativ als erfüllt, wenn die Brandschutzbekleidung nach Abschnitt 3.4 entsprechend den Vorgaben nach Tabelle 1 (tch mindestens 60 Minuten mit 2 x 15 mm Plattendicke) beziehungsweise Tabelle 2 (tch mindestens 90 Minuten mit 2 x 18 mm Plattendicke) ausgeführt wird.
³Die Brandschutzbekleidung muss mindestens zweilagig sein, sofern nachstehend nichts anderes geregelt ist. ⁴Plattenfugen sind mit Fugenversatz, Stufenfalz oder Nut- und Federverbindungen auszubilden, so dass keine durchgängigen Fugen entstehen; auch Stumpfstöße nach Anhang 3 sind zulässig.
⁵Die Befestigung der Brandschutzbekleidung hat direkt an der Holzkonstruktion (Tragkonstruktion) zu erfolgen. ⁶Sie kann ebenfalls an einer zusätzlichen Unterkonstruktion erfolgen, wenn die Zwischenräume der Unterkonstruktion mit nichtbrennbaren Dämmstoffen nach Abschnitt 3.3 vollständig ausgefüllt werden. ⁷Eine Befestigung „Platte in Platte“ ist nicht zulässig. ⁸Für die Ausbildung der Längs- und Querfugen sind die Stoßfugen der Platten direkt auf der Holz- oder Unterkonstruktion anzuordnen. ⁹Der Fugenversatz der beiden Plattenlagen zueinander ist mit mindestens 100 mm auszuführen.
Tabelle 1: Brandschutzbekleidung sowie Verbindungsmittel und Abstände für eine Befestigung an der Holzkonstruktion (Tragkonstruktion) für hochfeuerhemmende Holztafelbauteile, abweichend hochfeuerhemmende Holztafelbauteile beziehungsweise abweichend hochfeuerhemmende Massivholzbauteile
| Brandschutz- bekleidung nach Abschnitt 3.4 |
Abstand (a) der Befestigungsmittel untereinander auf der Trag- oder
Unterkonstruktionbr Reihenabstände: Wand e ≤ 625 mm, Decke e ≤ 400 mm |
Abstand zum Plattenrand bzw. zur Plattenfuge | |||
|---|---|---|---|---|---|
| 1. Lage (innen) | 2. Lage (außen) | ||||
| Klammern* | Schnellbauschrauben* | Klammern* | Schnellbauschrauben* | ||
| 2 x 15 mm Gipsplatte (GKF) |
≥ Ø 1,5 mm x 35 mm x 11,25 mm a ≤ 240 mm |
≥ Ø 3,5 mm x 35 mm a ≤ 300 mm |
≥ Ø 1,5 mm x 50 mm x 11,25 mm a ≤ 80 mm |
≥ Ø 3,5 mm x 50 mm a ≤ 150 mm |
≥ 15 mm |
| 2 x 15 mm Gipsfaserplatte (GF) |
≥ Ø 1,5 mm x 35 mm x 11,25 mm a ≤ 300 mm |
≥ Ø 3,5 mm x 35 mm a ≤ 300 mm |
≥ Ø 1,5 mm x 50 mm x 11,25 mm a ≤ 150 mm |
≥ Ø 3,5 mm x 50 mm a ≤ 150 mm |
≥ 15 mm |
* Klammern und Schnellbauschrauben nach DIN EN 14566:2009-10
Tabelle 2: Brandschutzbekleidung sowie Verbindungsmittel und Abstände für eine Befestigung an der Holzkonstruktion (Tragkonstruktion) für abweichend feuerbeständige Holztafel- beziehungsweise Massivholzbauteile
| Brandschutz- bekleidung nach Abschnitt 3.4 |
Abstand (a) der Befestigungsmittel untereinander auf der Trag- oder
Unterkonstruktionbr Reihenabstände: Wand e ≤ 625 mm, Decke e ≤ 400 mm |
Abstand zum Plattenrand bzw. zur Plattenfuge | |||
|---|---|---|---|---|---|
| 1. Lage (innen) | 2. Lage (außen) | ||||
| Klammern* | Schnellbauschrauben* | Klammern* | Schnellbauschrauben* | ||
| 2 x 18 mm Gipsplatte (GKF) |
≥ Ø 1,5 mm x 40 mm x 11,25 mm a ≤ 240 mm |
≥ Ø 3,5 mm x 40 mm a ≤ 300 mm |
≥ Ø 1,5 mm x 60 mm x 11,25 mm a ≤ 80 mm |
≥ Ø 3,5 mm x 60 mm a ≤ 150 mm |
≥ 15 mm |
| 2 x 18 mm Gipsfaserplatte (GF) |
≥ Ø 1,5 mm x 40 mm x 11,25 mm a ≤ 300 mm |
≥ Ø 3,5 mm x 40 mm a ≤ 300 mm |
≥ Ø 1,5 mm x 60 mm x 11,25 mm a ≤ 150 mm |
≥ Ø 3,5 mm x 60 mm a ≤ 150 mm |
≥ 15 mm |
* Klammern und Schnellbauschrauben nach DIN EN 14566:2009-10
4.3 Reduzierung der brandschutztechnisch wirksamen Bekleidung nach Abschnitt 4.2
¹Die Brandschutzbekleidung nach Abschnitt 4.2 darf unter nachfolgend beschriebenen Randbedingungen reduziert werden beziehungsweise entfallen. ²Die Reduzierung ist nicht anzuwenden auf Wände anstelle von Brandwänden gemäß § 27c Absatz 4 Satz 2 Nummer 1 und 2 LBO sowie § 28a Absatz 4 Nummer 2. ³Auf Bauteile, welche nach 4.3 c Satz 1 ausgeführt sind, dürfen keine weiteren Bekleidungslagen bzw. Konstruktionen aufgebracht werden.
a. ¹Anstelle von hochfeuerhemmenden Bauteilen in Holztafelbauweise dürfen in Gebäuden mit Nutzungseinheiten oder brandschutztechnisch abgetrennten Räumen/Raumgruppen bis maximal 200 m² Brutto-Grundfläche abweichend hochfeuerhemmende Bauteile mit einer mindestens zweilagigen Bekleidung, deren Schutzzeitraum 30 Minuten beträgt (tch mindestens 30 Minuten), ausgeführt werden.
²Dies gilt ohne weiteren Nachweis als erfüllt, wenn die Brandschutzbekleidung aus zwei Lagen mit jeweils mindestens 12,5 mm Dicke besteht und die in Tabelle 3 aufgeführten Befestigungsmittel und deren Abstände beachtet werden. ³Ferner gilt die Anforderung an die Brandschutzbekleidung ohne weiteren Nachweis als erfüllt, wenn die raumseitig angeordnete Brandschutzbekleidung einlagig mit mindestens 18 mm Dicke ausgeführt wird und bauteilseitig eine Holzwerkstoffplatte nach DIN EN 13986:2015-06 mit mindestens 12 mm (Rohdichte mindestens 500 kg/m³) angeordnet wird. ⁴Die in Tabelle 4 aufgeführten Befestigungsmittel und deren Abstände sind zu beachten.
Tabelle 3: Reduzierte Brandschutzbekleidung sowie Verbindungsmittel und Abstände für eine Befestigung an der Holzkonstruktion (Tragkonstruktion) für abweichend hochfeuerhemmende Holztafelbauteile
| Brandschutz- bekleidung nach Abschnitt 3.4 |
Abstand (a) der Befestigungsmittel untereinander auf der Trag- oder
Unterkonstruktionbr Reihenabstände: Wand e ≤ 625 mm, Decke e ≤ 400 mm |
Abstand zum Plattenrand bzw. zur Plattenfuge | |||
|---|---|---|---|---|---|
| 1. Lage (innen) | 2. Lage (außen) | ||||
| Klammern* | Schnellbauschrauben* | Klammern* | Schnellbauschrauben* | ||
| 2 x 12,5 mm Gipsplatte (GKF) |
≥ Ø 1,5 mm x 35 mm x 11,25 mm a ≤ 240 mm |
≥ Ø 3,5 mm x 35 mm a ≤ 300 mm |
≥ Ø 1,5 mm x 45 mm x 11,25 mm a ≤ 80 mm |
≥ Ø 3,5 mm x 45 mm a ≤ 150 mm |
≥ 15 mm |
| 2 x 12,5 mm Gipsfaserplatte (GF) |
≥ Ø 1,5 mm x 35 mm x 11,25 mm a ≤ 300 mm |
≥ Ø 3,5 mm x 35 mm a ≤ 300 mm |
≥ Ø 1,5 mm x 45 mm x 11,25 mm a ≤ 150 mm |
≥ Ø 3,5 mm x 45 mm a ≤ 150 mm |
≥ 15 mm |
* Klammern und Schnellbauschrauben nach DIN EN 14566:2009-10
Tabelle 4: Reduzierte Brandschutzbekleidung sowie Verbindungsmittel und Abstände für eine Befestigung an der Holzkonstruktion (Tragkonstruktion) für abweichend hochfeuerhemmende Holztafelbauteile
| Brandschutz- bekleidung nach Abschnitt 3.4 + Holzwerkstoffplatte |
Abstand (a) der Befestigungsmittel untereinander auf der Trag- oder
Unterkonstruktionbr Reihenabstände: Wand e ≤ 625 mm, Decke e ≤ 400 mm |
Abstand zum Plattenrand bzw. zur Plattenfuge | |||
|---|---|---|---|---|---|
| 1. Lage (innen) | 2. Lage (außen) | ||||
| Klammern* | Schnellbauschrauben* | Klammern* | Schnellbauschrauben* | ||
|
1 x 18 mm Gipsplatte (GKF) + 1 x ≥ 12 mm Holzwerkstoffplatte |
≥ Ø 1,5 mm x 35 mm x 11,25 mm a ≤ 240 mm |
≥ Ø 3,5 mm x 35 mm a ≤ 300 mm |
≥ Ø 1,5 mm x 50 mm x 11,25 mm a ≤ 80 mm |
≥ Ø 3,5 mm x 50 mm a ≤ 150 mm |
≥ 15 mm |
| 1 x 18 mm Gipsfaserplatte (GF) + 1 x ≥ 12 mm Holzwerkstoffplatte |
≥ Ø 1,5 mm x 35 mm x 11,25 mm a ≤ 300 mm |
≥ Ø 3,5 mm x 35 mm a ≤ 300 mm |
≥ Ø 1,5 mm x 50 mm x 11,25 mm a ≤ 150 mm |
≥ Ø 3,5 mm x 50 mm a ≤ 150 mm |
≥ 15 mm |
* Klammern und Schnellbauschrauben nach DIN EN 14566:2009-10
b. ¹Abweichend hochfeuerhemmende beziehungsweise abweichend feuerbeständige Bauteile in Massivholzbauweise dürfen in Gebäuden mit Nutzungseinheiten oder brandschutztechnisch abgetrennten Räumen/Raumgruppen bis maximal 200 m² Brutto-Grundfläche mit einer mindestens einlagigen Brandschutzbekleidung, deren Schutzzeitraum 30 Minuten beträgt (tch mindestens 30 Min.), ausgeführt werden. ²Dies gilt ohne weiteren Nachweis als erfüllt, wenn die Brandschutzbekleidung mindestens 18 mm dick ist und die in Tabelle 5 aufgeführten Befestigungsmittel und deren Abstände beachtet werden.
Tabelle 5: Reduzierte Brandschutzbekleidung sowie Verbindungsmittel und Abstände für eine Befestigung an abweichend hochfeuerhemmenden und abweichend feuerbeständigen Massivholzbauteilen
| Brandschutzbekleidung nach Abschnitt 3.4 |
Abstand (a) der Befestigungsmittel untereinander Reihenabstände: Wand e ≤ 625 mm, Decke e ≤ 400 mm |
Abstand zum Plattenrand bzw. zur Plattenfuge | |
|---|---|---|---|
| Klammern* | Schnellbauschrauben* | ||
| 18 mm Gipsplatte (GKF) |
≥ ø 1,5 mm x 40 mm x 11,25 mm a ≤ 80 mm |
≥ ø 3,5 mm x 40 mm a ≤ 150 mm |
≥ 15 mm |
| 18 mm Gipsfaserplatte (GF) |
≥ ø 1,5 mm x 40 mm x 11,25 mm ≤ 150 mm |
≥ ø 3,5 mm x 40 mm a ≤ 150 mm |
≥ 15 mm |
* Klammern und Schnellbauschrauben nach DIN EN 14566:2009-10
c. ¹Für abweichend hochfeuerhemmende beziehungsweise abweichend feuerbeständige Massivholzbauteile in Gebäuden mit Nutzungseinheiten oder brandschutztechnisch abgetrennten Raumgruppen bis maximal 200 m² Brutto-Grundfläche sind entweder die Deckenunterseite oder Wandoberflächen mit einer Gesamtfläche von maximal 25 Prozent der Brutto-Grundfläche mit brennbaren Bauteiloberflächen zulässig. ²Brennbare Oberflächen von einzelnen linienförmigen Bauteilen (zum Beispiel Stützen und Unterzüge) bleiben bei der Ermittlung der zulässigen Oberflächen nach Satz 1 unberücksichtigt.
³Diese Regelung gilt grundsätzlich nicht für Sonderbauten nach § 38 Absatz 2 LBO.
d. Decken in Holzbauweise dürfen ohne obere Brandschutzbekleidung ausgeführt werden, wenn mindestens ein Fußbodenaufbau nach dem Anhang 2 dieser Richtlinie angeordnet wird und umlaufend mindestens in Dicke des Fußbodenaufbaus nichtbrennbare Randdämmstreifen angeordnet werden.
e. ¹An der Außenseite von Außenwänden, die hochfeuerhemmend, abweichend hochfeuerhemmend oder abweichend feuerbeständig sein müssen, darf die Brandschutzbekleidung auf einen Schutzzeitraum von 30 Minuten (tch mindestens 30 Minuten) reduziert werden. ²Dies gilt als erfüllt, wenn die Brandschutzbekleidung mit mindestens 18 mm Dicke ausgeführt wird und die Anforderungen an die Befestigungsmittel und deren Abstände beachtet werden.

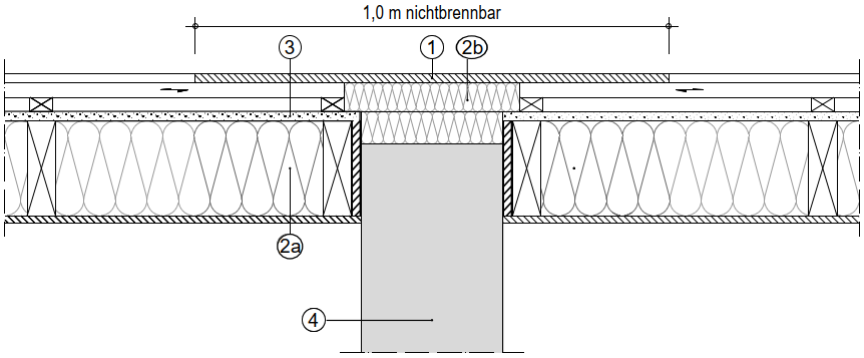

4.4 Öffnungen für Türen, Fenster, sonstige Einbauten und Durchführungen
¹Werden in Holzbauteilen Öffnungen für Einbauten wie Fenster, Türen, Verteilerdosen und Lampenkästen oder Durchführungen hergestellt, ist die jeweils erforderliche Brandschutzbekleidung nach Abschnitt 4.2 beziehungsweise 4.3 ebenfalls in den Öffnungslaibungen anzuordnen, sofern nicht die Schutzwirkung der Brandschutzbekleidung auf andere Weise gewährleistet ist. ²Die Verbindung der raumseitigen Bekleidungslagen mit der Laibungsbekleidung ist durch geeignete Stöße, z.B. Fugenversatz (siehe Prinzipskizze ), Stufenfalz oder Nut- und Federverbindungen auszuführen; auch Stumpfstöße sind zulässig.

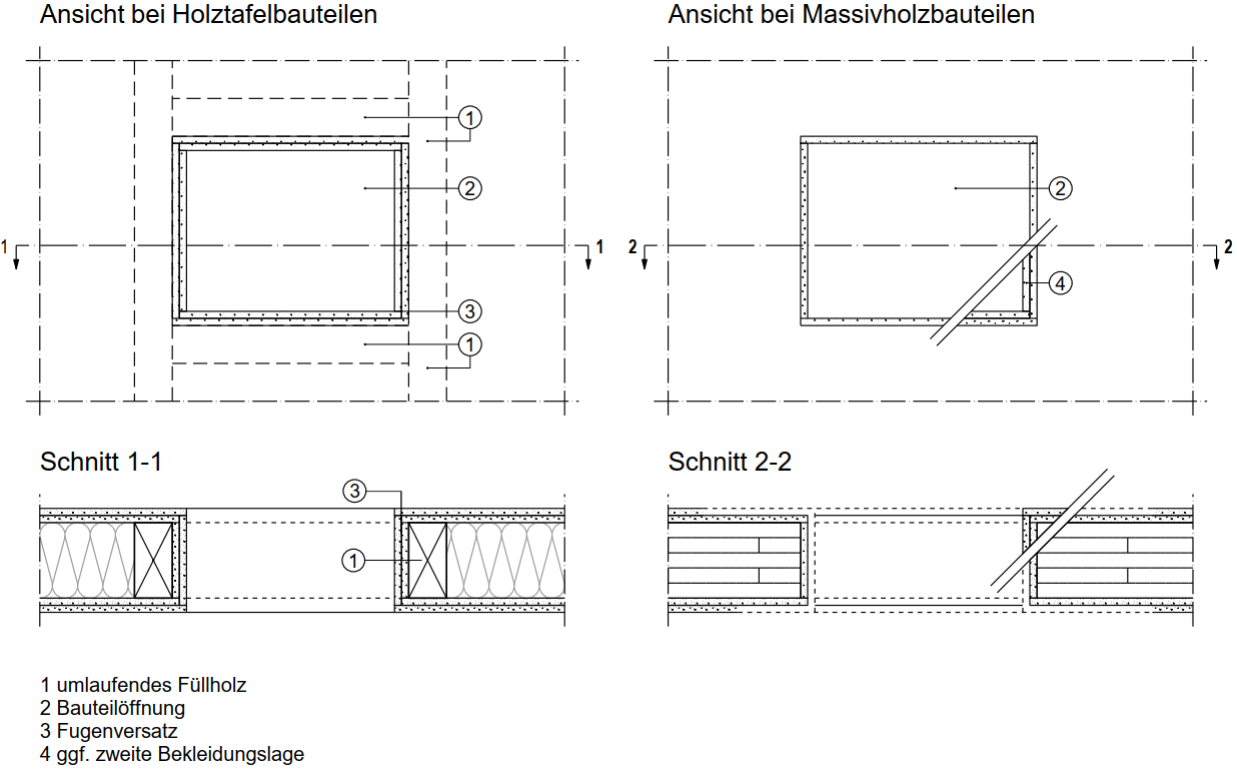

Prinzipskizze 1: Öffnungen für Einbauten wie Fenster, Türen, Verteilerdosen und Lampenkästen oder Durchführungen in Holztafel- und Massivholzbauteilen (obere Abbildung Ansicht, untere Abbildung Horizontalschnitt)
5 Anforderungen an die Fügung von Elementen und Anschlüsse von Bauteilen
¹Fügungen von Elementen und Anschlüsse von Bauteilen sind so auszuführen, dass sie auch unter Brandeinwirkung wirksam sind und eine Übertragung von Feuer und Rauch ausreichend lange verhindern.

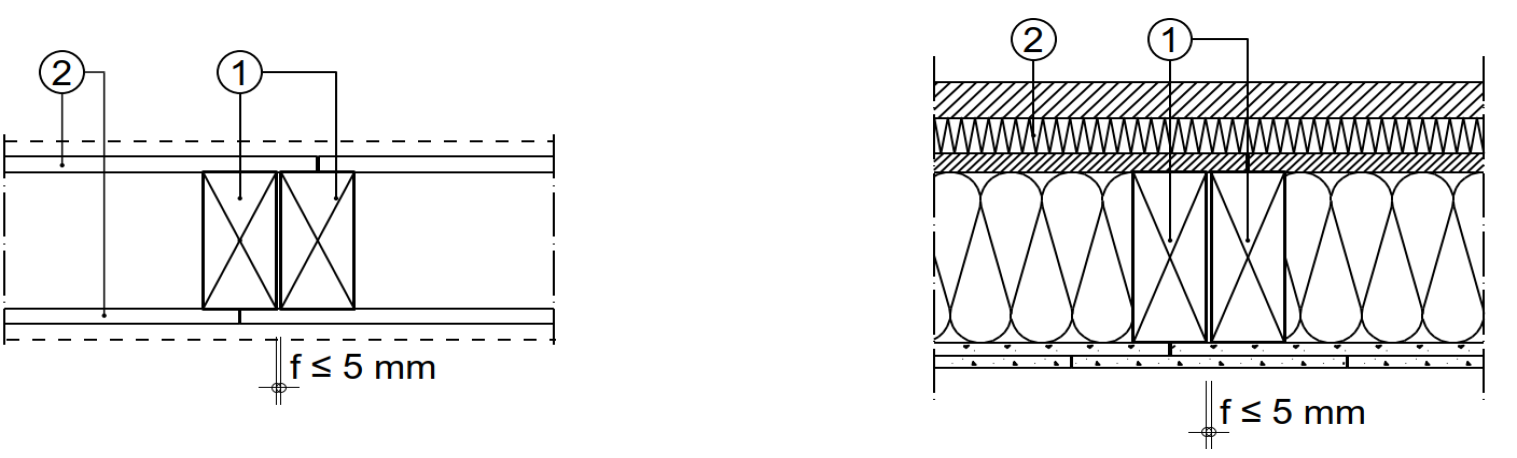

²Element- und Bauteilfugen, insbesondere die angeordnete Brandschutzbekleidung, dürfen bei durch Brandeinwirkung entstehenden Verformungen nicht aufreißen und dadurch die Wirkung nicht verlieren. ³Dies gilt für die Bauteilanschlüsse als erfüllt, wenn im Anschlussbereich die stoßenden Bauteile kontinuierlich in Abständen von höchstens 500 mm mit Schrauben oder vergleichbar leistungsfähigen mechanischen Verbindungsmitteln konstruktiv miteinander verbunden werden.
⁴Element- und Bauteilfugen sind nach Technischer Baubestimmung auszuführen. ⁵Alternativ können die Prinzipien nach dem Anhang 3 dieser Richtlinie angewendet werden. ⁶Für andere Ausführungen bedarf es einer Bauartgenehmigung nach § 16a LBO.
⁷Anschlüsse von Bauteilen nach dieser Richtlinie an Wände und Decken mit einer geringeren Feuerwiderstandsfähigkeit müssen so ausgeführt werden, dass die Brandschutzbekleidung der höherwertigen Bauteile nicht unterbrochen wird.
6 Installationen in Bauteilen nach dieser Richtlinie
6.1 Allgemeines
¹Installationen (Leitungs- und Lüftungsanlagen) dürfen in Bauteilen nach dieser Richtlinie nicht geführt werden, sofern nachfolgend nichts anderes geregelt ist. ²Eine Führung von Installationen in mehrschaligen Aufbauten ist nicht zulässig. ³Sie sind grundsätzlich in Vorsatzschalen oder in Schächten und Kanälen zu führen. ⁴Die Führung von elektrischen Leitungen und Rohrleitungen für nichtbrennbare Medien, einzeln oder nebeneinander angeordnet, ist auf Rohdecken zulässig. ⁵Sofern darüber brennbare Dämmstoffe angeordnet werden, ist eine Mindestüberdeckung der elektrischen Leitungen durch eine nichtbrennbare Schüttung oder eine nichtbrennbare Dämmung von mindestens 10 mm Dicke erforderlich (Prinzipskizze 2). ⁶Sofern elektrische Leitungen in direktem Kontakt mit brennbaren Dämmstoffen angeordnet werden, ist die brennbare Oberfläche der Rohdecke durch eine mindestens 12,5 mm dicke Brandschutzbekleidung nach Abschnitt 3.4 zu schützen (Prinzipskizze 3). Abschnitt 3.3 bleibt unberührt. ⁷Für Öffnungen in Wänden und Decken zur Durchführung von Schächten, Kanälen und von Installationen gilt Abschnitt 4.4 entsprechend. ⁸Als Installationen im Sinne dieser Richtlinie gelten neben Leitungen auch elektrische Einbauteile wie Steckdosen, Schalterdosen, Verteilerdosen und dergleichen.

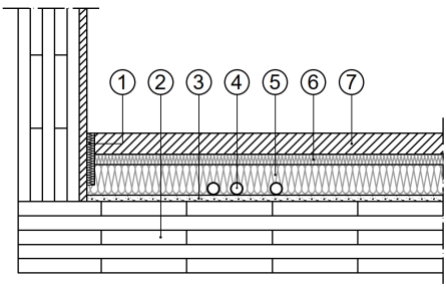

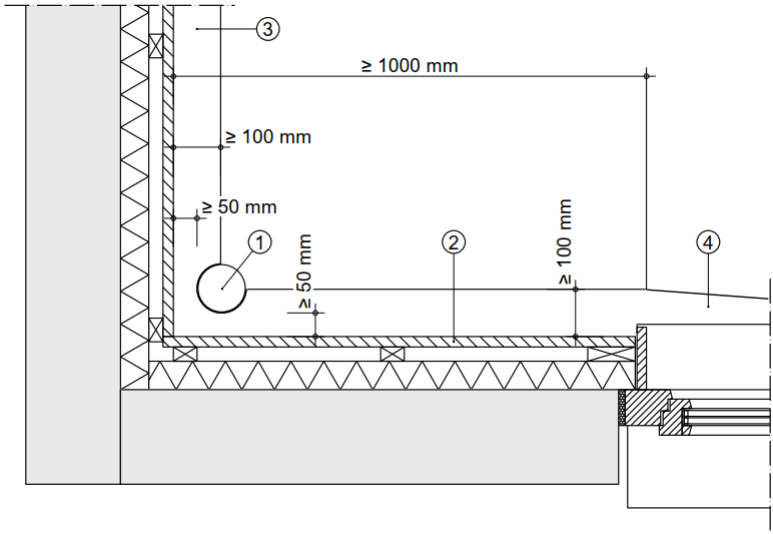

Prinzipskizze 2: Führung von Leitungsanlagen in Fußbodenaufbauten unterhalb einer nichtbrennbaren Schüttung (Vertikalschnitt)

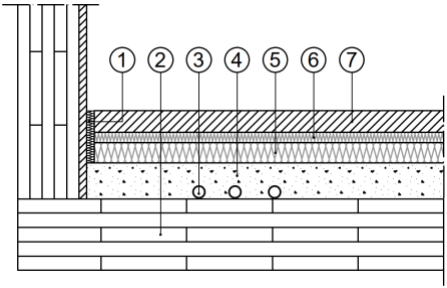

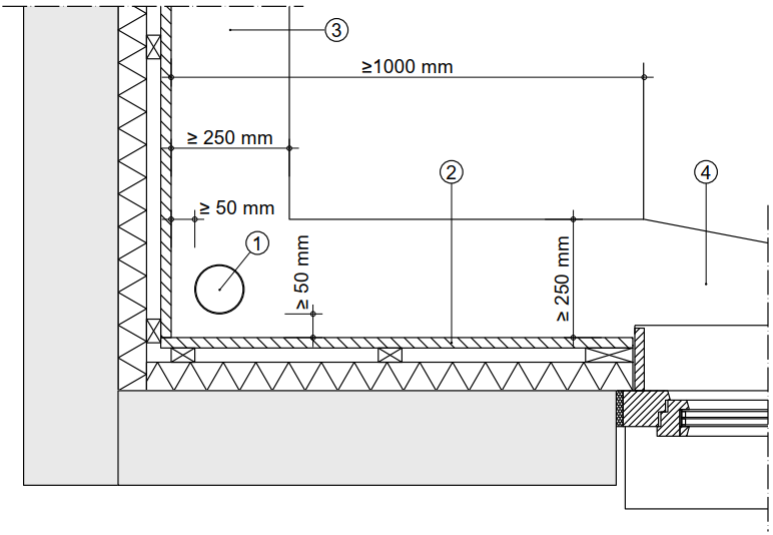

Prinzipskizze 3: Führung von Leitungsanlagen in Fußbodenaufbauten mit Kontakt zu brennbaren Dämmstoffen (Vertikalschnitt)
6.2 Elektrische Installationen in Holztafelbauteilen
¹Abweichend von Abschnitt 6.1 dürfen in Holztafelbauteilen mit einer Gesamtdämmschichtdicke von mindestens 100 mm einzelne Installationen mit einer Öffnungsfläche von insgesamt nicht mehr als 200 cm² je Gefach an jeder beliebigen Stelle, aber nicht unmittelbar gegenüberliegend, nach Prinzipskizze 4 eingebaut werden. ²Elektrische Einbauteile müssen einen lichten Abstand von mindestens 500 mm zueinander aufweisen oder horizontal beziehungsweise vertikal durch mindestens ein Unterkonstruktionselement (Holzrippen) getrennt sein. ³Im Bereich der Öffnungsfläche darf die Dämmschichtdicke um max. 25 Prozent komprimiert werden. ⁴Zu elektrischen Einbauteilen dürfen einzelne Leitungen in den Holztafelbauteilen geführt werden.
1 Brandschutzbekleidung
2 Dämmschicht
3 Elektrisches Einbauteil
4 Rohdecke
5 Konstruktionsbauteile (Rippe)
6 Elektrisches Einbauteil auf der Ansichtsseite
7 Elektrisches Einbauteil auf der gegenüberliegenden Seite

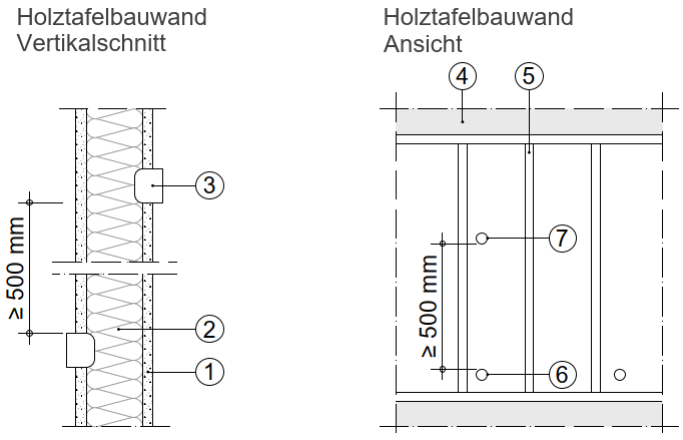

Prinzipskizze 4: Anordnung von elektrischen Einbauteilen in Holztafelbauwänden
⁵Zu Konstruktionsbauteilen aus brennbaren Baustoffen ist ein Mindestabstand von 150 mm notwendig, wobei der Wandhohlraum in diesem Bereich mit Dämmstoffen gemäß Abschnitt 3.3 vollständig auszufüllen ist. ⁶Der Mindestabstand von 150 mm kann unterschritten werden, wenn die näher liegenden Konstruktionsbauteile (Rippe) im Gefach durch eine Brandschutzbekleidung nach Abschnitt 3.4 mit einer Dicke d1 von mindestens 18 mm mit einer vertikalen Überdeckung von jeweils mindestens 500 mm Länge der Bekleidung (Prinzipskizze 5, Legende Nummer 1) geschützt werden. ⁷Die Ausführung der Dämmung gemäß Abschnitt 3.3 in diesem Bereich bleibt davon unberührt.

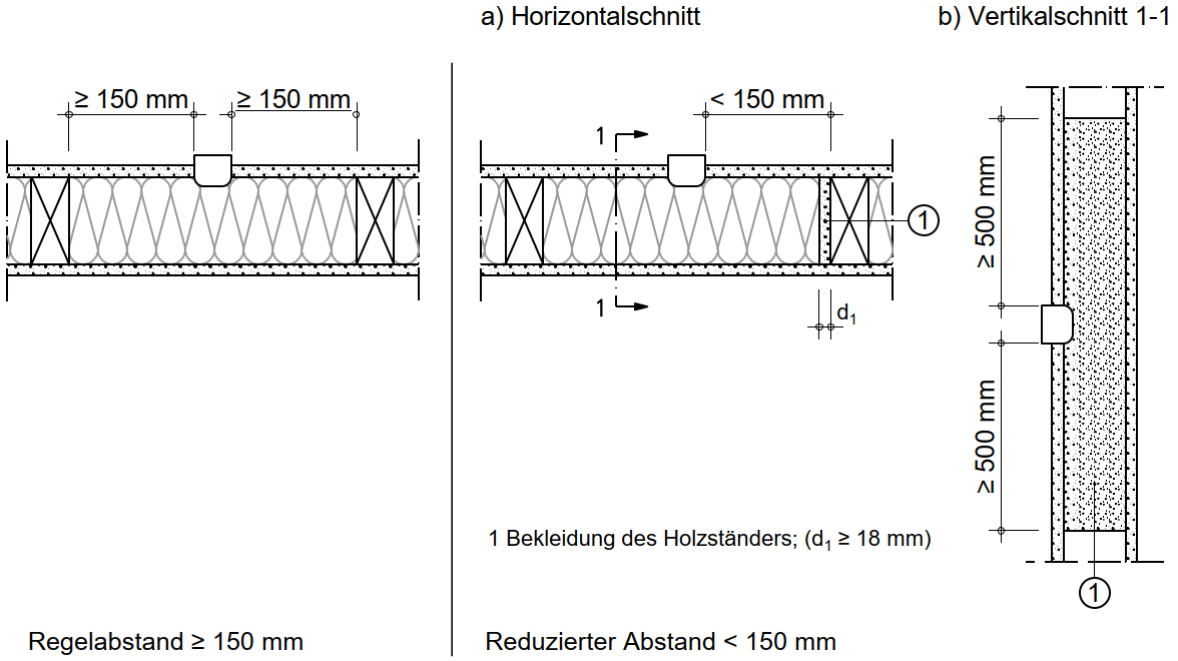

Prinzipskizze 5: Regel- und reduzierter Abstand von elektrischen Einbauteilen zu brennbaren Konstruktionsbauteilen
6.3 Elektrische Installationen in Massivholzbauteilen
¹Abweichend von Abschnitt 6.1 dürfen in Massivholzbauteilen einzelne elektrische Einbauteile mit einer Öffnungsfläche von insgesamt nicht mehr als 110 cm² an jeder beliebigen Stelle, aber nicht unmittelbar gegenüberliegend, eingebaut werden. ²Elektrische Einbauteile müssen einen lichten Abstand von mindestens 500 mm zueinander aufweisen. ³Im Bereich der Öffnungsfläche darf die für den Raumabschluss brandschutztechnisch notwendige Mindestbauteildicke um max. 25 Prozent reduziert werden.
⁴Zu elektrischen Einbauteilen darf unmittelbar hinter der Bekleidungslage ein Kanal mit einer Breite von nicht mehr als 27 mm und einer Tiefe von nicht mehr als 27 mm in Faserrichtung ausgefräst werden. ⁵In dem Kanal darf eine entsprechende Zu- und Ableitung zu dem jeweiligen elektrischen Einbauteil angeordnet werden. ⁶Die Anordnung eines Leerrohres im Kanal ist zulässig. ⁷Andere Kanäle im Inneren von Massivholzbauteilen sowie die Leitungsführung innerhalb von zweischaligen Bauteilen sind nicht zulässig. ⁸Zu elektrischen Einbauteilen dürfen einzelne Leitungen oberflächennah in den Massivholzbauteilen geführt werden.
⁹Der Nachweis der Standsicherheit bleibt unberührt.
7 Hinterlüftete Außenwandbekleidungen aus Holz und Holzwerkstoffen bei Gebäuden der Gebäudeklasse 4 und 5
7.1 Allgemeines
¹Für die Konkretisierung von § 27a Absatz 5 Satz 2 LBO gilt diese Richtlinie. ²Der Anhang 6 der Muster-Verwaltungsvorschrift Technische Baubestimmungen findet keine Anwendung.
³Außenwandbekleidungen aus Holz und Holzwerkstoffen nach Abschnitt 2.4 sind bei Gebäuden der Gebäudeklasse 4 und 5 zulässig, sofern die Begrenzung einer Brandausbreitung durch geeignete Maßnahmen nachgewiesen wird. ⁴Dies gilt als erfüllt, wenn die Anforderungen nach den Abschnitten 7.2 und 7.3 eingehalten werden und der vertikale Abstand zwischen horizontalen Brandsperren gemäß Abschnitt 7.2.4 maximal 4 m beträgt.
⁵Für andere Ausführungen bedarf es einer Bauartgenehmigung nach § 16a LBO.
7.2 Maßnahmen zur Begrenzung der Brandausbreitung
7.2.1 Nichtbrennbare Oberflächen von Außenwänden
¹Oberflächen von Außenwänden müssen nichtbrennbar sein. ²Wände aus brennbaren Baustoffen benötigen eine durchgehende nichtbrennbare Bekleidung in ausreichender Dicke. ³Dies gilt als erfüllt mit einer mindestens 18 mm dicken Bekleidung gemäß Abschnitt 3.4; bei Verwendung nichtbrennbarer Dämmstoffe in nichttragenden Außenwandkonstruktionen ist eine Bekleidungsdicke von 15 mm ausreichend. ⁴Es sind jeweils die Vorgaben zu Befestigungen nach Abschnitt 4.2 beziehungsweise 4.3 zu beachten.
⁵Anstelle der nichtbrennbaren Bekleidung nach Satz 2 dürfen auch nichtbrennbare, formstabile Dämmstoffe nach Abschnitt 3.3 verwendet werden, wenn diese vollflächig über eine Dicke von mindestens 80 mm und eine Rohdichte von mindestens 50 kg/m³ oder mindestens 60 mm und eine Rohdichte von mindestens 115 kg/m³ verfügen. ⁶Die Dämmstoffe (Platten/Matten) sind mittels der Konterlattung der Außenwandbekleidung (siehe Prinzipskizze 6, Legende Nummer 4) auf der dahinterliegenden Außenwand mechanisch zu befestigen. ⁷Abweichend zu Satz 5 dürfen zur Befestigung der horizontalen Brandsperre horizontale Riegel (siehe Prinzipskizze 6, Legende Nummer 1a) mit einem für die Befestigung konstruktiv erforderlichen Querschnitt die Schicht der Dämmstoffplatten/-matten unterbrechen.
⁸Bautechnisch für den Witterungsschutz oder die Feuchtigkeitsregulierung notwendige Folien, Membranen und Bahnen sind wie in Abschnitt 3.5 beschrieben zulässig.
7.2.2 Dämmstoffe
Dämmstoffe der Außenwandbekleidung müssen nichtbrennbar sein. Abschnitt 7.2.1 bleibt unberührt.
7.2.3 Lüftungsspalt
¹Die Tiefe der Unterkonstruktion für einen Lüftungsspalt ist auf maximal 60 mm zu begrenzen (zum Beispiel einfache Lattung 30 mm, doppelte Lattung beziehungsweise Kreuzlattung mit maximal 2 x 30 mm). ²Bei einer Kreuzlattung ist der Lüftungsspalt jeweils zwischen Fenstern, mindestens jedoch in horizontalen Abständen von nicht mehr als 5 m, durch Aufdopplung der vertikalen Lattung zu schließen.
7.2.4 Horizontale Brandsperren
¹Bei Außenwandbekleidungen sind jeweils geschoßweise ausreichend auskragende horizontale Brandsperren auszuführen. ²Die Brandsperren sind durchgehend und grundsätzlich in Höhe der Geschossdecken anzuordnen. ³Sie sind auf der Oberfläche der Außenwand anzuschließen (vergleiche Prinzipskizze 6). ⁴Die Befestigungsmittel sind bis in die tragende Konstruktion der Außenwand zu führen.
⁵Brennbare Teile der Außenwandbekleidung (Schalung oder Unterkonstruktion) müssen einen Mindestabstand von 20 mm zur Brandsperre aufweisen.
⁶Das Maß des horizontalen Mindestüberstandes der Brandsperre über die Außenkante der Außenwandbekleidung (Maß X) ist abhängig vom jeweiligen Bekleidungstyp und der Ausrichtung der Außenwandbekleidung gemäß Prinzipskizze 6 und Tabelle 6 zu bestimmen. ⁷Je nach Maß der Auskragung der horizontalen Brandsperren (Maß Z) ist für Z ≤ 150 mm eine Blechdicke von 1,5 mm erforderlich, für Z > 150 mm ist eine Blechdicke von 2,0 mm erforderlich. ⁸Für diese Konstruktionen sind die Angaben zu Material und Befestigung zu beachten.
⁹Die Elemente der Brandsperren sind kraftschlüssig fugenlos (Fugenbreite von nicht mehr als 1 mm) miteinander zu verbinden. ¹⁰Dies gilt als erfüllt, wenn die Stoßüberlappung mindestens 150 mm beträgt oder auf beiden Seiten mindestens zwei Verbindungsmittel (zum Beispiel Nieten) aufweist oder verschweißt ist.
¹¹Durchführungen für zum Beispiel Regenfallrohre sind zulässig, wenn diese einen Mindestabstand von 50 mm zur Holzaußenwandbekleidung aufweisen, aus Stahlblech (Mindestdicke mindestens 1,5 mm) ausgeführt sind und der Ringspalt umlaufend nicht mehr als 2 mm beträgt.

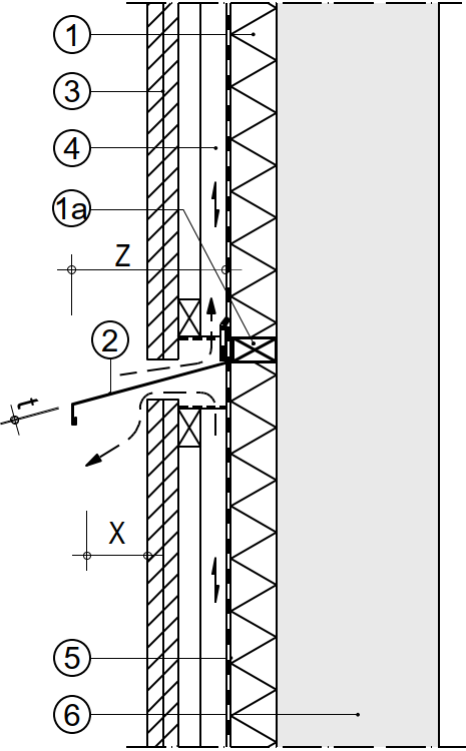

1 Bekleidung nach Abschnitt 7.2.1 (links: nichtbrennbare Bekleidung nach Satz 2, rechts: Dämmstoffplatte/-matte nach Satz 5)
1a horizontaler Riegel zur Befestigung der horizontalen Brandsperre (nach Abschnitt 7.2.1 Satz 7)
2 horizontale Brandsperre nach Abschnitt 7.2.4; Stahlblech, kein Aluminium
Dicke t ≥ 1,5 mm für freie Auskragung Z ≤ 150 mm
Dicke t ≥ 2,0 mm für freie Auskragung Z > 150 mm
Befestigung Brandsperre bis in die tragende Konstruktion der Außenwand mit Stahlschrauben Ø ≥ 4 mm, e ≤ 200 mm
3 Außenwandbekleidung nach Tabelle 6
4 Konterlattung und Lüftungsspalt nach Abschnitt 7.2.3
5 zweite wasserführende Ebene (Folie nach Abschnitt 7.2.1 Satz 6)
6 Außenwand (bis zum Lüftungsspalt (4))

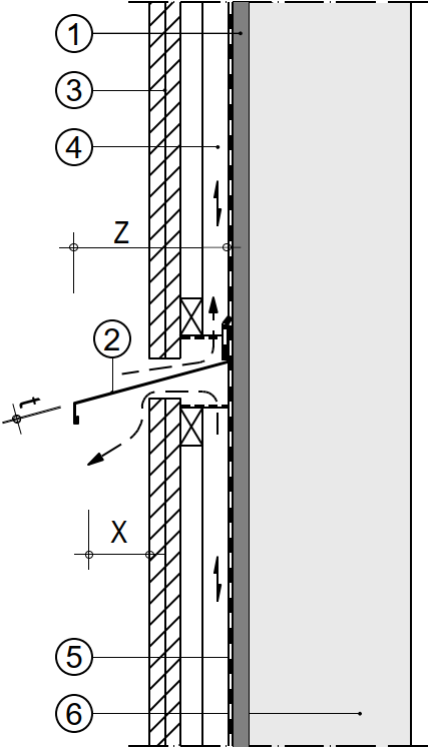

Prinzipskizze 6: Ausführung und Befestigung von horizontalen Brandsperren (X: Mindestüberstand Brandsperre, siehe Tabelle 6; Z: Maß der Auskragung)
Tabelle 6: Mindestanforderungen an die Baustoffe sowie Überstand der horizontalen Brandsperre – Maß X
| Außenwandbekleidung | Baustoff | Schemaskizze | Ausführungsbeispiele | Ausrichtung | Maß X – Mindestauskragung der Brandsperre |
|---|---|---|---|---|---|
| Flächiger Holzwerkstoff |
|
|
|
horizontal / vertikal |
≥ 50 mm |
| Formschlüssige Schalung |
|
|
|
horizontal | ≥ 50 mm |
|
vertikal | ≥ 100 mm | |||
| Kraftschlüssige Schalung |
|
|
|
horizontal | ≥ 100 mm |
|
vertikal | ≥ 150 mm | |||
| Offene Schalung |
|
|
|
horizontal | ≥ 200 mm |
|
vertikal | ≥ 250 mm |
¹²Im Bereich von Innenecken ist die Brandsperre mit einer Mindestlänge zu beiden Schenkelseiten von mindestens 1,0 m aus einem Stück herzustellen.
¹³Zur Begrenzung der Brandausbreitung in Innenecken von Außenwänden sind besondere Vorkehrungen zu treffen. ¹⁴Das gilt als erfüllt,
- wenn die Außenwandbekleidung im Bereich der Innenecke jeweils zu beiden Seiten mit einer mindestens 1,0 m breiten nichtbrennbaren Bekleidung ausgeführt wird oder
- wenn die horizontalen Brandsperren im Bereich der Innenecke jeweils zu beiden Seiten über die Länge von 1,0 m mindestens 0,25 m über die Außenwandbekleidung auskragen (siehe Prinzipskizze 7).
1 Regenfallrohr nach Abschnitt 7.2.4 mit umlaufenden Ringspalt ≤ 2 mm
2 flächige bzw. formschlüssige Außenwandbekleidung nach Tabelle 6
3 überstehende Brandsperre ≥ 100 mm
4 Reduzierung Brandsperre auf Maß X nach Tabelle 6
Prinzipskizze 7: Ausbildung der Außenwandbekleidung bei Innenecken der Außenwand (Horizontalschnitt)
¹⁵Bei formschlüssigen Schalungen sowie flächigen Holzwerkstoffplatten (siehe Tabelle 6) darf das Maß des Überstandes der horizontalen Brandsperre in Innenecken von Außenwänden auf 0,10 m reduziert werden, sofern Öffnungen einen Abstand von mindestens 1,0 m zur Innenecke einhalten (siehe Prinzipskizze 8).
1 Regenfallrohr nach Abschnitt 7.2.4 mit umlaufenden Ringspalt ≤ 2 mm
2 kraftschlüssige bzw. offene Außenwandbekleidung nach Tabelle 6
3 überstehende Brandsperre ≥ 250 mm
4 Reduzierung Brandsperre auf Maß X nach Tabelle 6
Prinzipskizze 8: Überstehende horizontale Brandsperre in Innenecke, hier: flächige Holzwerkstoffplatte (Horizontalschnitt)
¹⁶Im Bereich von Fensterelementen sind horizontale Brandsperren nicht erforderlich, sofern durch die Art der Fensteranordnung eine Brandausbreitung im Lüftungsspalt ausgeschlossen ist (zum Bespiel geschossübergreifende Fensterelemente).
7.2.5 Vertikale Brandsperren
¹Im Bereich von Brandwänden beziehungsweise Wänden nach § 27c LBO, die anstelle von Brandwänden zulässig sind, ist die brennbare Außenwandbekleidung über eine Breite von mindestens 1,0 m durch nichtbrennbare Baustoffe zu unterbrechen. ²Der Lüftungsspalt darf über die Brandwand nicht hinweggeführt werden, sondern ist mindestens in Brandwanddicke mit einem im Brandfall formstabilen Dämmstoff nach Abschnitt 3.3 und einer Nennrohdichte von mindestens 100 kg/m³ auszufüllen (siehe Prinzipskizze 9). ³§ 27c Absatz 8 Satz 1 LBO bleibt unberührt.
1 Außenwandbekleidung aus nichtbrennbaren Baustoffen
2a Dämmstoff nach Abschnitt 3.3
2b Dämmstoff nach Abschnitt 3.3, Nennrohdichte ≥ 100 kg/m³
3 Bekleidung nach Abschnitt 7.2.1
4 Brandwand bzw. Wand anstelle einer Brandwand
Prinzipskizze 9: Ausbildung Außenwandbekleidung im Bereich von Brandwänden (Horizontalschnitt)
⁴Bei Außenwandbekleidungen sind bei der Ausbildung von Außenecken besondere
Vorkehrungen zur Begrenzung einer Brandausbreitung erforderlich. ⁵Das gilt als erfüllt mit
einer Verblockung im Lüftungsspalt der Außenecke mit mindestens 50 mm breiten Holzlatten
(siehe Prinzipskizze 10).

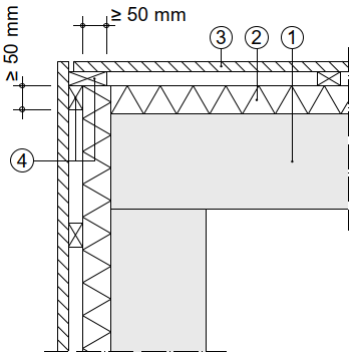

1 Außenwand
2 Bekleidung nach Abschnitt 7.2.1
3 Außenwandbekleidung nach Tabelle 6
4 Holzlatten zur Verblockung im Lüftungsspalt der Außenecke
Prinzipskizze 10: Ausbildung Außenwandbekleidung bei Außenecken (Horizontalschnitt)
7.3 Wirksame Löscharbeiten für die Feuerwehr
¹Jede Gebäudeseite mit einer Außenwandbekleidung aus Holz oder Holzwerkstoffen muss für wirksame Löscharbeiten erreicht werden können. ²Im Einvernehmen mit der Brandschutzdienststelle sind auf dem Grundstück gegebenenfalls Zu- oder Durchfahrten und Bewegungsflächen, entsprechend der Technischen Baubestimmung Nummer A 2.2.1.1 der Muster-Verwaltungsvorschrift Technische Baubestimmungen herzustellen.
8 Bauleitung, Übereinstimmungsbestätigung
8.1 Bauleitung
Der Bauherr hat nach § 42 in Verbindung mit § 45 LBO einen Bauleiter zu benennen, der die Erfüllung der Anforderungen dieser Richtlinie auf der Grundlage der in Abschnitt 9 geforderten Planunterlagen systematisch stichprobenartig überwacht und dokumentiert.
8.2 Übereinstimmungsbestätigung
¹Die Ausführung der Bauart nach dieser Richtlinie bedarf der Bestätigung der Übereinstimmung durch den Anwender der Bauart (Unternehmer) nach § 16a Absatz 5 LBO. ²Die Mindestangaben nach Anhang 4 sind zu beachten.
9 Planunterlagen
¹Zusätzlich zu den Bauvorlagen sind rechtzeitig vor Beginn der Errichtung der betreffenden Bauteile Unterlagen zu erstellen und auf der Baustelle vorzuhalten, um eine Ausführung des Bauvorhabens in Übereinstimmung mit dieser Richtlinie zu ermöglichen und zu dokumentieren. ²Zu den Unterlagen gehört insbesondere die Ausführungsplanung mit
- Übersichtszeichnungen
- Detailzeichnungen zum Aufbau der Bauteile und zu allen relevanten Ausführungsdetails (zum Beispiel Bauteilfugen, Elementfugen)
- Verwendbarkeits- und Anwendbarkeitsnachweise beziehungsweise Leistungserklärungen für Bauprodukte mit CE-Kennzeichnung (§ 44 Absatz 1 Satz 3 LBO)
- Dokumentation des Einvernehmens mit der Brandschutzdienststelle bei Außenwandbekleidungen aus Holz und Holzwerkstoffen
A 1 Nachweis der Feuerwiderstandsdauer und der Brandschutzbekleidung
A 1.1 Allgemeines
¹Der Nachweis der Feuerwiderstandsdauer bezüglich der Standsicherheit im Brandfall sowie des Nachweises des Raumabschlusses kann
- nach DIN EN 1995-1-2:2010-12 - Abschnitt A 1.2 dieser Richtlinie oder
- nach DIN 4102-4 in jeweils eingeführter Fassung oder
- nach Europäisch Technischer Spezifikation - Abschnitt A 1.3 dieser Richtlinie
geführt werden.
²Abweichend von Satz 1 darf der Nachweis des Raumabschlusses nach Abschnitt A 1.4 dieser Richtlinie geführt werden.
³Abweichend zu den Tabellen in Abschnitt 4.2 und 4.3 dieser Richtlinie darf der Nachweis auf ausreichenden Schutz vor Entzündung der brennbaren Konstruktionsbauteile durch eine brandschutztechnisch wirksame Bekleidung nach Abschnitt A 1.5 dieser Richtlinie geführt werden.
⁴Prüfungen nach europäischen Prüfnormen sind durch nach Verordnung (EU) Nr. 305/2011 entsprechend notifizierte Prüfstellen durchzuführen.
A 1.2 Nachweis der erforderlichen Feuerwiderstandsdauer nach DIN EN 1995-1-2
¹Der Nachweis ist nach DIN EN 1995-1-2:2010-12 Abschnitt 2.4 zu führen.
²Alternativ zur Bemessung durch Berechnung darf die Brandbemessung nach DIN EN 1995-1-2:2010-12 Abschnitt 2.4.1 (6) auch auf der Grundlage von Brandversuchen oder einer Kombination aus Brandversuchen und Berechnungen erfolgen. ³Die Tragfähigkeit und / oder der Raumabschluss sind auf Basis von Versuchen nach DIN EN 1363-1:2012-10, DIN EN 1363-2:1999-10, DIN EN 1364-1:1999-10, DIN EN 1365-1:2013-08, DIN EN 1365-2:2000-02, DIN EN 1365-3:2000-02 und DIN EN 1365-4:1999-10 zu ermitteln. ⁴Die Klassifizierung muss nach DIN EN 13501-2:2023-12 erfolgen.
⁵Bei unsymmetrischem Aufbau ist der Nachweis von beiden Seiten zu führen.
⁶Anmerkung: Der konstruktive Aufbau der Prüfkörper soll sicherstellen, dass sich dieser bei der Brandprüfung gleichmäßig auslenkt / verformt.
⁷Für die Bestimmung der Bemessungswerte der maximalen Normal- und Biegespannungen aus den Versuchen sind folgende Gleichungen anzuwenden:
- für Normalspannung σc,0,d,fi ≤ 0,8 ∙ σc,0,Prüflast
- für Biegespannung σm,d,fi ≤ 0,8 ∙ σm,Prüflast
mit:
σc,0,d,fi Bemessungswert der Normalspannung im Bauteil im Brandfall
σc,0,Prüflast Normalspannung im Bauteil resultierend aus der aufgebrachten Prüflast
σm,d,fi Bemessungswert der Biegespannung im Bauteil im Brandfall
σm,Prüflast Biegespannung im Bauteil resultierend aus der aufgebrachten Prüflast
⁸Anmerkung: Die Bestimmung der Bemessungswerte darf auch direkt auf im Brandversuch aufgebrachte Lasten bezogen werden (80% der Prüflast).
⁹Bezüglich der Feuerwiderstandsdauer als nachgewiesen gelten nur Konstruktionen und deren Bestandteile, die in Gegenstand und Ausführung dem Klassifizierungsbericht entsprechen. ¹⁰Dies gilt unabhängig von den Festlegungen im Anwendungsbereich des Klassifizierungsberichts. ¹¹Abschnitt 4.4 und Abschnitt 6 dieser Richtlinie bleiben unberührt. ¹²Erweiterte Anwendungsbereiche sind ausschließlich nach DIN EN 13501-2:2023-12 zulässig.
A 1.3 Nachweis der Feuerwiderstandsdauer mit Europäisch Technischer Spezifikation
Die Leistungserklärung in Verbindung mit der Europäisch Technischen Bewertung muss folgende Angaben enthalten:
- Die Angabe der Feuerwiderstandsdauer als Klassifikation nach DIN EN 13501-2:2023-12 zum spezifischen Aufbau des Bauproduktes oder
- die Festlegung eines Rechenmodelles inklusive der erforderlichen Eingangsparameter (z.B. Abbrandrate), mit der die Feuerwiderstandsdauer berechnet werden kann.
A 1.4 Raumabschließende Bauteile ohne zusätzlichen Nachweis
A 1.4.1 Allgemeiner Nachweis für Wände
¹Für nach Abschnitt 4.2 „vollständig bekleidete“ Holztafelbauteile mit nichtbrennbaren Dämmstoffen gemäß Abschnitt 3.3 sowie Massivholzbauteile mit einer Mindestdicke der Konstruktionsebene (Massivholz beziehungsweise der Holzrippe) von 80 mm genügt als Nachweis für den Raumabschluss der Nachweis der ausreichenden Standsicherheit im Brandfall. ²Die Fügung von Elementen ist entsprechend den Anforderungen nach Abschnitt 5 auszuführen.
Tabelle A1.4.1: Allgemeiner Nachweis des Raumabschlusses von Holztafel- (Abschnitt 2.1) sowie Massivholzbauteilen (nach Abschnitt 2.2)
Raumabschluss| Brandschutzbekleidung nach Abschnitt 4.2 | Mindestdicke der Konstruktionsebene (Massivholz bzw. der Holzrippe) [mm]a | Zu führender Nachweis für tragende Bauteile | |
|---|---|---|---|
| 60 min | Tabelle 1 bzw. tch ≥ 60 min | 80 | Standsicherheit nach EN 1995-1-2 |
| 90 min | Tabelle 2 bzw. tch ≥ 90 min | 80 |
a Wenn Hohlräume oder Gefache vorhanden sind, dann sind diese vollständig mit Dämmstoffen nach Abschnitt 3.3 auszufüllen.
A 1.4.2 Allgemeiner Nachweis für Massivholzbauteile unbekleidet oder mit reduzierter Brandschutzbekleidung
¹Für Bauteile mit reduzierter Brandschutzbekleidung nach Abschnitt 4.3 Buchstabe b oder unbekleidete Bauteile nach Abschnitt 4.3 Buchstabe c kann der Nachweis des Raumabschlusses über den Nachweis der eingehaltenen Mindestmassivholzdicke für Wände nach Tabelle A1.4.2 und für Decken nach Tabelle A1.4.3 geführt werden. ²Die Fügung von Elementen ist entsprechend den Anforderungen des Abschnitts 5 dieser Richtlinie auszuführen.
Tabelle A1.4.2: Nachweis des Raumabschlusses von Wänden in Massivholzbauweise Beidseitige Brandschutzbekleidung
| Beidseitige Brandschutzbekleidung Mindestdicke [mm] von Feuerschutzplatten (GKF) oder Gipsfaserplatten (GF) |
Mindestdicke Massivholzelementea [mm] |
Feuerwiderstandsdauer in Minuten |
|---|---|---|
| - | 120b | 60 |
| - | 180b | 90 |
| 18 | 90 | 60 |
| 18 | 130 | 90 |
|
a Nach Abschnitt 2.2 b Bei stumpfgestoßenen, mechanisch verbundenen Massivholzelementen ist zur Verhinderung von Konvektionsströmen beidseitig eine mindestens einlagige Bekleidung nach Abschnitt 3.4 bzw. aus Plattenwerkstoffen nach DIN EN 12467:2018-07, DIN EN 13986:2015-06 oder DIN EN 14374:2005-02 anzuordnen. Die Bekleidung muss eine geschlossene Fläche aufweisen und über das gesamte Bauteil mindestens stumpf gestoßen eingebaut werden. |
||
Tabelle A1.4.3: Nachweis des Raumabschlusses von Decken in Massivholzbauweise
|
Beidseitige Brandschutz- bekleidunga Mindestdicke [mm] von Feuerschutzplatten (GKF) oder Gipsfaserplatten (GF) |
Mindestdicke Brettsperrholzelementeb [mm] |
Mindestdicke Brettschichtholzelemente [mm] |
Feuerwiderstandsdauer in Minuten |
|---|---|---|---|
| - | 170c | 120 | 60 |
| - | 220c | 160 | 90 |
| 18 | 110 | 100 | 60 |
| 18 | 190 | 140 | 90 |
|
a Oberseitige Brandschutzbekleidung ersetzbar gemäß Abschnitt
4.3 Buchstabe d b Nach Abschnitt 2.2 c Bei stumpfgestoßenen, mechanisch verbundenen Massivholzelementen ist zur Verhinderung von Konvektionsströmen deckenoberseitig eine mindestens einlagige Brandschutzbekleidung nach Abschnitt 3.4 bzw. ein Fußbodenaufbau nach Abschnitt 4.3 Buchstabe d anzuordnen. Die Brandschutzbekleidung nach Abschnitt 3.4 muss eine geschlossene Fläche aufweisen und über das gesamte Bauteil mindestens stumpf gestoßen eingebaut werden. |
|||
A 1.5 Allgemeiner Nachweis der brandschutztechnisch wirksamen Bekleidung
¹Der Nachweis des ausreichenden Schutzes vor Entzündung der brennbaren Konstruktionsbauteile während des definierten Zeitraumes darf für Bekleidungen nach Abschnitt 3.4 nach DIN EN 1995-1-2:2010-12 Abschnitt 3.4.3.3 sowohl rechnerisch als auch durch Brandversuch nach DIN EN 13381-7:2019-09 geführt werden. ²Es sind für die Ermittlung von tch Brandversuche nach DIN EN 13381-7:2019-09 Abschnitt 13.2.2 durchzuführen.
³Als Schutzzeit tch ist der Wert tch,frame-test-specimen aus dem zum Brandversuch zugehörigen Klassifizierungsbericht nach DIN EN 13501-2:2023-12 zu verwenden.
⁴Die Schutzzeit einer Brandschutzbekleidung mit K2-Klassifizierung darf bei gleicher Minutenanzahl der entsprechenden Schutzzeit tch als gleichwertig angenommen werden.
⁵Bezüglich der für die Befestigung der Brandschutzbekleidung erforderlichen Verbindungsmittel ist ein Abgleich zu den Mindestanforderungen aus dem Nachweis der Feuerwiderstandsdauer vorzunehmen. ⁶Die geringeren Abstände bzw. größeren Verbindungsmittel sind maßgebend.
A 2 Deckenbauteile – Nachweis für eine Brandbeanspruchung von oben
¹Die Feuerwiderstandsfähigkeit von Decken muss gemäß der Muster-Verwaltungsvorschrift Technische Baubestimmungen grundsätzlich sowohl von oben nach unten als auch von unten nach oben erfüllt sein. ²Für eine Brandbeanspruchung von oben, kann bei Anordnung von Fußbodenaufbauten nach Prinzipskizze A2.1 die Anforderung an die oberseitige Brandschutzbekleidung von Decken nach Abschnitt 4.2 beziehungsweise 4.3 Buchstabe d dieser Richtlinie und der Feuerwiderstand nach Abschnitt 3.2 dieser Richtlinie als erfüllt angesehen werden.

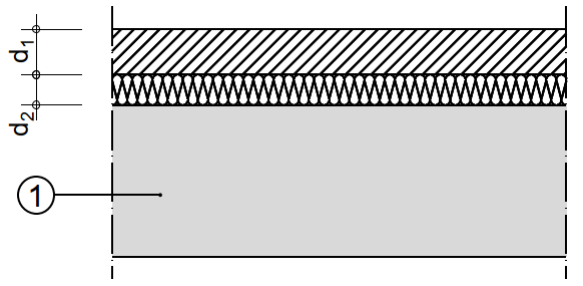

1 Rohdecke in Holztafel- oder Massivholzbauweise, ggf. mit zusätzlichen Schichten nach Abschnitt 6.1
d1 Naß-, Trockenestrich oder Gussasphalt
d2 Dämmschicht oder Schüttung
Prinzipskizze A2.1: Darstellung Fußbodenaufbau – Zuweisung d1/d2 (Horizontalschnitt)
Tabelle A2.1: Mindestdicken von Fußbodenaufbauten für Deckenbauteile ohne weiteren Nachweis für eine Brandbeanspruchung von oben
| Deckenbauteile | Mindestdicken für schwimmenden Estrich oder Fußboden [mm] | ||
|---|---|---|---|
| Nichtbrennbare Mineralwolle Dämmschicht oder Blähperlita |
Gipsplatte / Gipsfaserplatte b (schwimmender Estrich) |
Estrich c oder nichtbrennbare Fertigteilestrichplatten
c oder Gussasphalt (Fußboden) |
|
| d2 | d1 | d1 | |
| tch = 60 min für Bauteile hochfeuerhemmend bzw. abweichend hochfeuerhemmend | 20 | - | 30 |
| 20 | 2 x 12,5 | - | |
| - | - | 60 | |
| tch = 90 min für Bauteile abweichend feuerbeständig | 30 | - | 45 |
| 20 | 25 | - | |
| 20 | - | 55 | |
| 20 | 2 x 15 | - | |
| - | - | 80 | |
|
a Nichtbrennbare Mineralwolle nach DIN EN 13162:2015-04 mit ρ ≥ 30
kg/m³, Blähperlit nach DIN EN 13169:2015-04 mit ρ ≥ 130 kg/m³ b Bekleidung nach Abschnitt 3.4 dieser Richtlinie c Estrich nach DIN EN 13813:2003-01 und DIN 18560-1:2021-02 |
|||
A 3 Element- und Bauteilanschlüsse ohne weiteren Nachweis
¹Anschlüsse und Fügungen von raumabschließenden Bauteilen zwischen Elementen (Elementfugen) und zu angrenzenden Bauteilen (Bauteilfugen) sind dicht auszuführen, um die raumabschließende Funktion sicherzustellen. ²Die nachfolgend dargestellten Maßnahmen (siehe Prinzipskizze A3. 1) dienen der ausreichenden Vorbeugung der Übertragung von Feuer und Rauch.
³Unter Einhaltung der nachfolgend beschriebenen Konstruktionsprinzipien kann davon ausgegangen werden, dass der Feuerwiderstand der flächigen Bauteile trotz Bauteil- und Elementfugen auch unter Berücksichtigung flankierender Bauteile erhalten bleibt.
⁴Die Dichtheit von Anschlüssen und Fügungen zur Vorbeugung der Übertragung von Feuer und Rauch kann durch Ausführung nach Tabelle A3.1 erreicht werden. ⁵Entsprechende Maßnahmen sind grundsätzlich auf beiden Seiten eines raumabschließenden Bauteils beziehungsweise für jeden Brandübertragungsweg separat zu planen und auszuführen.
⁶Verspachtelungen und Verfugungen als äußere Abdichtung im Bereich von Anschlüssen und Fügungen sind in der Dicke der Brandschutzbekleidung auszuführen. ⁷Die Breite von Dichtungsmaßnahmen in der Kontaktfläche muss mindestens der Breite der Rippen der angeschlossenen Tragkonstruktion entsprechen. ⁸Abweichend dazu darf für unbekleidete Massivholzelemente die äußere Abdichtung auch in der Ebene der ersten 15 mm der Tragkonstruktion erfolgen. ⁹Die verbleibende Kontaktfläche ist entsprechend der Maßnahmen nach Tabelle A3.1 auszuführen.

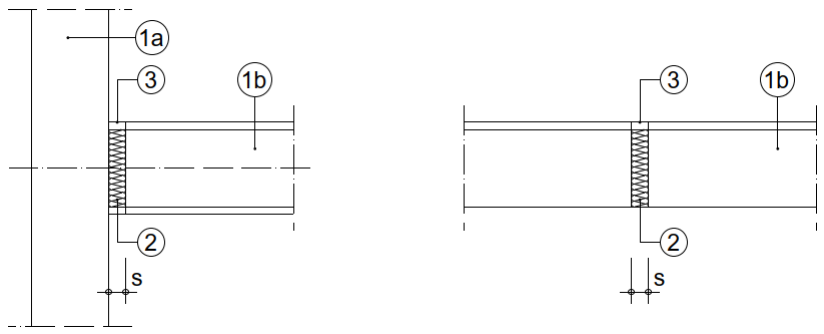

a) Bauteilfügung (links)
b) Elementfügung (rechts)
1a raumabschließendes Bauteil Wand / Decke
1b raumabschließendes Bauteil Wand / Decke
2 Maßnahme / Ausführung Kontaktfläche nach Tabelle A3.1
3 Maßnahme äußere Abdichtung (brandzugewandte bzw. brandabgewandte Seite) nach Tabelle A3.1
Prinzipskizze A3.1: Ausführung von Element- und Bauteilfugen – Zuordnung der Maßnahmen nach Tabelle A3.1
Tabelle A3.1: Ausführungsprinzipien für Bauteilanschlüsse und Elementfugen
| Zeile | Variante | Maßnahme / Ausführung in der Kontaktfläche | Ort und Maßnahme zur äußeren Abdichtung und Angaben zur seitlichen Anordnung (brandzugewandte bzw. brandabgewandte Seite)3 |
|---|---|---|---|
| Ausführung mit Fuge der Breite s in der Kontaktfläche, 0 < s ≤ 30 mm (siehe Prinzipskizze A3. 1) | |||
| 1 | dicht gestoßen s ≤ 0,5 mm | keine Maßnahme notwendig | keine Maßnahme notwendig |
| 2 | s ≤ 2 mm | keine Maßnahme notwendig | nur brandabgewandte Seite a), b), c), d) oder e) |
| 3 | s ≤ 5 mm | Dichtungstreifen aus mindestens normalentflamm- barem Dämmstoff mit ρ ≥ 50 kg/m³ im unkomprimierten Zustand1 oder aus Dämmstoff gemäß DIN EN 13162:2015-04 mit ρ ≥ 15 kg/m³ im unkomprimierten Zustand1 | nur brandzugewandte Seite: a), b) oder c) |
| 4 | s ≤ 15 mm | Dichtungsstreifen / Schalldämmlager mindestens normalentflammbar mit ρ ≥ 200 kg/m³ oder Brand- schutzdichtmasse bzw. im Brandfall aufschäumende Baustoffe | nur brandzugewandte Seite: a), b) oder c) |
| 5 | s ≤ 30 mm | Dichtungsstreifen aus Mineralwolle-Dämmstoffen mit Schmelzpunkt ≥ 1.000°C nach DIN 4102-17:2017-12 und ρ ≥ 30 kg/m³ im unkomprimierten Zustand1 | keine zusätzliche Maßnahme notwendig |
|
Maßnahmen zur außenseitigen Abdichtung im Bereich von Fugen und Kehlen:
a) Verspachtelung; b) Brandschutzdichtmasse2; c) vollständige Abdeckung mit der Brandschutzbekleidung der flächigen Bauteile bzw. durch Fußbodenaufbau; d) dauerelastische Verfugung2 bzw. komprimiertes Dichtungsband2 oder e) luftdichte Abklebung. |
|||
|
1 im eingebauten Zustand muss der Dämmstoff mindestens auf
die Hälfte seiner Ausgangsdicke komprimiert werden. 2 Entsprechende Maßnahmen dürfen auch innerhalb der Kontaktfuge angeordnet werden sofern diese mindestens 20 mm innerhalb des jeweiligen rechnerischen Restholzquerschnittes liegen. Abweichend dazu darf für Brandschutzdichtmassen/-stoffe/-bänder dieses Vorhaltemaß auf 0 reduziert werden. 3 Soweit nichts anderes bestimmt ist, bezieht sich die Feuerwiderstandsfähigkeit auf jede der möglichen Brandeinwirkungsrichtungen. |
|||
¹⁰Ergänzend zu den Ausführungsprinzipien nach Tabelle A3.1 können Elementfugen zur Vorbeugung der Übertragung von Feuer und Rauch ausgeführt werden als:
a) Fugen mit Abdeckung durch Brandschutzbekleidungen oder Fußbodenaufbau (Prinzipskizze A3.2)
1 Vollholzquerschnitt (Randrippe Holztafelbauelement) oder Massivholzelement in Wand oder Decke
2 Brandschutzbekleidung nach Abschnitt 4.2 bzw. 4.3 (einlagige Bekleidung) oder Fußbodenaufbau nach Anhang 2, Tabelle A2.1

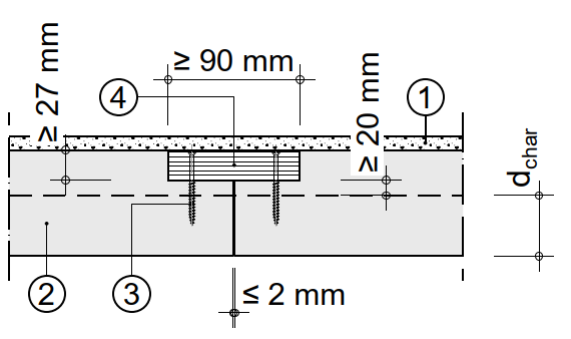

Prinzipskizze A3.2: Ergänzende Ausführung von Elementfugen als stumpfer Stoß bei Holztafelbauelementen
b) Verbindungen mit Stufenfalz, mit Nut-Feder, mit eingelegter Feder (Dicke mindestens 27 mm) oder mit beidseitig angeordnetem Deckbrett (Dicke mindestens 27 mm); die Überdeckung des Deckbrettes, der Fremdfeder oder des Fugenversatzes durch das verbleibende Restholz muss nach Abbrand (Bemessungswert der Abbrandtiefe nach DIN EN 1995-1-2:2010-12) mindestens 20 mm betragen (Prinzipskizze A3.3 bis Prinzipskizze A3.5).
1 Brandschutzbekleidung nach Abschnitt 4.2 bzw. 4.3 oder Fußbodenaufbau nach Anhang 2, Tabelle A2.1
2 Massivholzelement
3 Verbindungsmittel
4 Deckbrett
dchar Bemessungswert der Abbrandtiefe nach DIN EN 1995-1-2:2010-12
Prinzipskizze A3.3: Elementstoßausbildung von Massivholzelementen mit Deckbrettverbindung

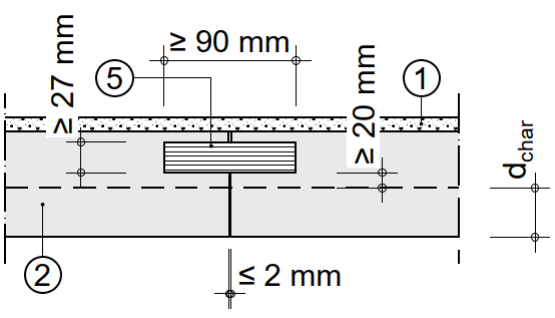

1 Brandschutzbekleidung nach Abschnitt 4.2 bzw. 4.3 oder Fußbodenaufbau nach Anhang 2, Tabelle A2.1
2 Massivholzelement
5 Fremdfederverbindung
dchar Bemessungswert der Abbrandtiefe nach DIN EN 1995-1-2:2010-12
Prinzipskizze A3.4: Elementstoßausbildung von Massivholzelementen mit Fremdfederverbindung

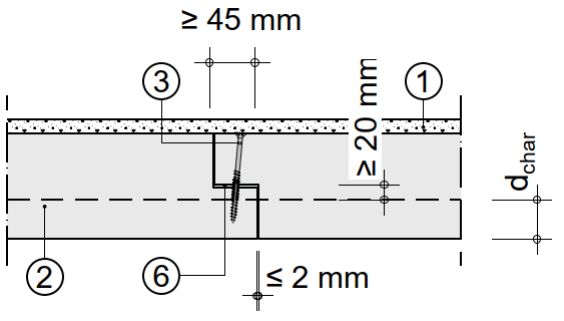

1 Brandschutzbekleidung nach Abschnitt 4.2 bzw. 4.3 oder Fußbodenaufbau nach Anhang 2, Tabelle A2.1
2 Massivholzelement
3 Verbindungsmittel
6 Stufenfalz mit eingelegtem komprimierten Dichtungsband oder Dichtungsstreifen aus Mineralwolle gemäß Zeile 3 der Tabelle A 3.1
dchar Bemessungswert der Abbrandtiefe nach DIN EN 1995-1-2:2010-12
Prinzipskizze A3.5: Elementstoßausbildung von Massivholzelementen zum Nachweis des Raumabschlusses
A 4 Übereinstimmungsbestätigung
¹Die Bestätigung der Übereinstimmung der Bauart mit dieser Richtlinie muss soweit zutreffend folgende Angaben enthalten:
- hochfeuerhemmende tragende Wand / Decke / Außenwand / nichttragende Innenwand / Außenwand mit brandschutztechnisch wirksamer Bekleidung nach Abschnitt 4.2 der HolzBauRL nach § 26 Absatz 2 Satz 2 Nummer 3 LBO und / oder
- hochfeuerhemmende / feuerbeständige tragende Wand / Decke / Außenwand / nichttragende Innenwand/Außenwand mit brandschutztechnisch wirksamer Bekleidung nach Abschnitt 4.2 der HolzBauRL und aus brennbaren Baustoffen zulässig nach § 26 Absatz 3 LBO und / oder
- hochfeuerhemmende / feuerbeständige tragende Wand / Decke / Außenwand / nichttragende Innenwand / Außenwand mit Brandschutzbekleidung nach Abschnitt 4.3 der HolzBauRL und aus brennbaren Baustoffen zulässig nach § 26 Absatz 3 LBO und / oder
- hochfeuerhemmende Wand anstelle einer Brandwand, auch unter zusätzlicher mechanischer Beanspruchung hochfeuerhemmend und mit brandschutztechnisch wirksamer Bekleidung nach Abschnitt 4.2 der HolzBauRL, gemäß § 27c Absatz 4 Satz 2 Nummern 1 und 2 LBO und / oder
- als hochfeuerhemmende Wand eines notwendigen Treppenraumes, auch unter zusätzlicher mechanischer Beanspruchung und mit voller brandschutztechnisch wirksamer Bekleidung nach Abschnitt 4.2 der HolzBauRL, nach § 28a Absatz 4 Satz 1 Nummer 2 LBO und / oder
- Außenwandbekleidung nach Abschnitt 7 dieser Richtlinie
²Für die versuchstechnisch erbrachten Nachweise zur Standsicherheit im Brandfall, Raumabschluss und brandschutztechnisch wirksamer Bekleidung sind die Angaben des Klassifizierungsberichtes nach DIN EN 13501-2:2023-12 inklusive zugehöriger Prüfberichtsnummer jeweils unter Angabe des Datums erforderlich.
